位移传感器

公司占有现代化的宽敞厂房，先进的出产与检测设备，专业的研发团队以及美满的治理系统，为宽大客户提供最合理实用的解决规划

位移传感器又称为线性传感器，简称： 电子尺 ;是一种属于金属感应的线性器件，传感器的作用是把各类被测物理量转换为电量。在出产过程中，位移的丈量通常分为丈量实物尺寸和机械位移两种。按被测变量变换的大局分歧，位移传感器可分为仿照式和数字式两种。仿照式又可分为物性型和结构型两种。常用位移传感器以仿照式结构型居多，蕴含电位器式、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。数字式位移传感器的一个沉要利益是便于将信号直接送入推算机系统。这种传感器发展迅速，利用日益宽泛。

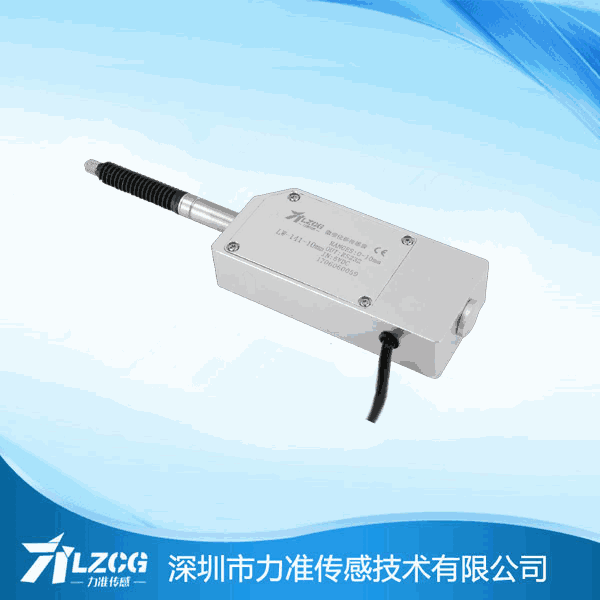

位移传感器(拉杆式)参照图

位移传感器工作道理

直线的工作道理是跟滑动变阻器一样的，它作为分压器使用的，它是以相对的输出电压来出现出所丈量地位的现实上的地位。

位移传感器机能特点

位移传感器常见的故障及解决步骤：

【1】若是电子尺已经使用很长功夫了，并且密封已经老化，同时同化着好多杂质，并且水混合物和油会严沉影响电刷的接触电阻的，这样会使显示的数字一向地跳动。这个时辰能够说直线位移传感器的电子尺已经败坏了，必要更换。

【2】若是电源的容量很幼，就会出现好多情况的，因而供电电源必要有充分的容量。容量不及，就会造成如下的情况：熔胶的活动会使合模电子尺的显示变换，有颠簸，或者合模的活动会使射胶电子尺的显示颠簸，造成丈量了局误差很大。若是电磁阀的驱动电源于直线位移传感器供电电源同时在一路的时辰，更容易出现以上的情况，情况严沉时用万用表的电压档甚至能够丈量到电压的有关颠簸。若是情况不是由于高频滋扰、静电滋扰或者是中性不够好的造成的，那么就有可能是电源的功率太幼造成的。

【3】调频滋扰和静电滋扰都有可能让直线位移传感器的电子尺的显示数字跳动的。电子尺的信号线与设备的强电线路要分隔线槽。电子尺必必要强造性地使用接地支架，并且同时让电子尺的表壳跟地面优良地接触。信号线必要使用屏蔽线，并且电箱的一段应该跟屏蔽线接地的。

若是有高频滋扰的时辰，通常使用万用表的电压丈量就会显示正常，但是显示数字就是会跳动一向的;而出现静电滋扰时，出现的情况也是跟高频滋扰一样的。要证明看是否是静电滋扰时，能够先使用一段电源线把电子尺的封盖螺丝跟机械上的某一些的金属短接起来就能够了，只有一短接起来，静电滋扰就会顿时解除掉的。但是若是要解除掉高频滋扰就很难用上面的步骤了，变频节电器和机械手都时时出现高频滋扰的，所以能够试一下用终场高频节电器或者机械手的步骤来验证是不是高频滋扰的。

【4】若是直线位移传感器的电子尺在工作的过程傍边，在某一点的显示数据有法规地跳动，或者是没有显示数据的时辰，出现这种情况就必要查抄衔接线绝缘是不是呈显炱损的景象，并且跟机械的表壳很有法规地接触而导致的对地短路。

【5】供电的电压肯定要不变，工业的电压必要切合 0.1[%]的不变性，例如，基准电压是10V的话，就能够允许有 0.01V的颠簸变动，若是不是的话，就会引起显示的圈套颠簸这样的情况。但是若是这个时辰的显示颠簸的幅度没有超过颠簸电压的颠簸的幅度的话，那么电子尺就是正常的了。

【6】装置直线位移传感器的对中性必要很好，但是平行度能够允许有 0.5mm的误差，角度能够允许有 12 的误差。但是若是平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。那么出现这样的情况的时辰，必必要对平行度和角度进行调整了。

【7】在衔接的过程傍边，肯定要多加把稳，电子尺的三条线是不成以接错的，电源线和输出线是不成以调换的。若是上面的线接错的话，就会出现线性误差很大的情况，要节造的话是很难的，节造的精度也会变得很差，而显示很容易出现跳动的景象等等。
