应变式测力传感器介绍之柱式传感器

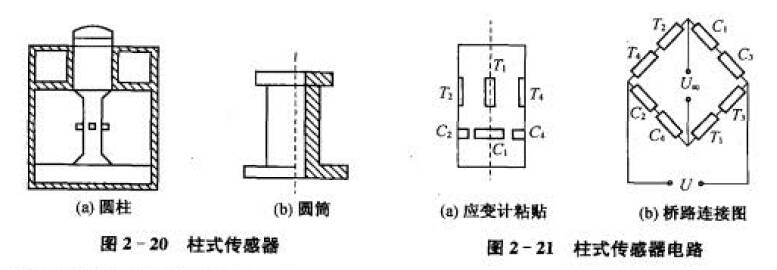

柱式传感然是称沉传感器利用较普遍的一种大局.它分为为圆筒形和柱形两种。图2-20画出了传感器的结构示意图
，其结构是在圆筒或圆柱上按肯定方式贴上应变计。

通常将应变计对称地贴在应力均匀的圆柱表表的中央部门
，如图2-21(a)所示
，并衔接成图2-21(b)所示的桥路：T1和T3
，T2和T4别离串联
，放在相对臂内。当一方受拉时
，则另一方受压。由此引起的电阻应变计阻值的变动大幼相称、符号相反
，从而减幼弯矩的影响。横向粘贴的应变计作为温度赔偿片。

横向粘贴的应变计既作为温度赔偿
，也起到提高活络度的作用。

柱式的不及是截面积随载荷扭转所导致的非线性
，但对此能够进行赔偿。

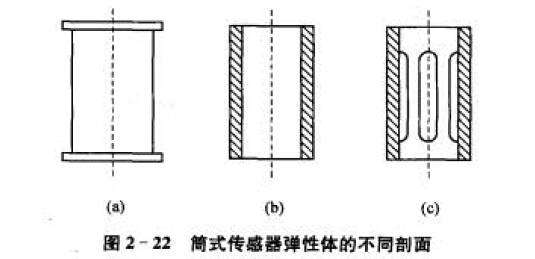

筒式结构可使分散在端面的载荷集中到筒的表表上来
，改善了应力线散布;在筒壁上还能开孔
，如图2-22(c)所示
，形成很多条应力线
，从而与载荷在端面的散布无关。并可削减偏疼载荷、非均布载荷的影响
，使引起的误差更幼。
