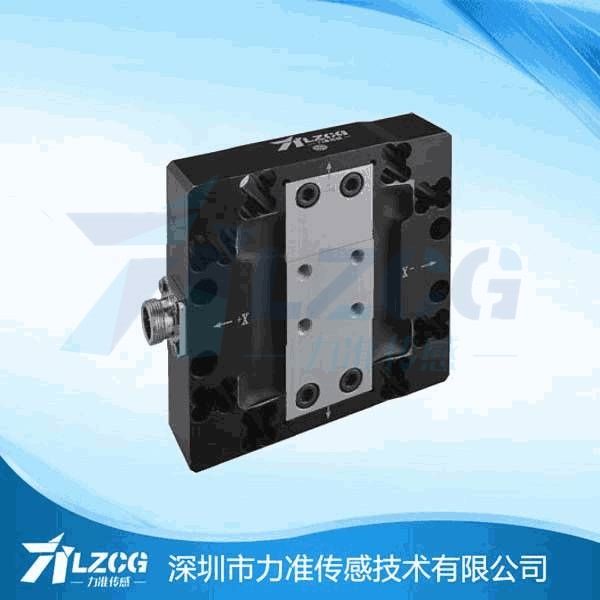

多轴力传感器LF-303M-120/160
产品特点及用处：
本产品能够别离测出空间多个方向的受力，拥有高活络度，互有关扰幼蹬着点。
XYZ三个方向受力，活络度高，耦合误差幼蹬着点；
重要利用于机械多维方向测力，如铣床磨床加工过程中刀具三个方向受力分析检测，机械人抛光三轴力的检测；
尺寸可接受定造。
产品量程及尺寸图纸：
产品重要的技术参数：
LF-303M-120: 量程 Capacity | X: 50/100/200/300/500kg Y: 50/100/200/300/500kg Z: 100/200/500/1000kg | 零点温度漂移 Temp Effect on Zero | ±0.05%F.S./10℃ |
LF-303M-160: 量程 Capacity | X: 300/500/1000/2000/2500kg Y: 300/500/1000/2000/2500kg Z: 500/1000/1500/2000/2500/3000kg | ||
材质 Material | 铝/不锈钢 Aluminum/Stainless Steel | 输入/输出阻抗 Impedance | 385(750)±10Ω / 350(700)±3Ω |
输出活络度 Rated Output | 1.0~1.5mV/V | 绝缘电阻 Insulation | ≥5000MΩ/100VDC |
零点输出 Zero Balance | ±2%F.S. | 使用电压 Recommended Excitation | 3~10V |
非线性 Non-linearity | ±0.5%F.S. | 工作温度领域 Operating Temp Range | -20~80℃ |
滞后 Hysteresis | ±0.3%F.S. | 安全过载 Safe Overload | 120% |
沉复性 Repeatability | ±0.3%F.S. | 极限过载Maximum Overload | 150% |
蠕变 （30分钟）Creep (30min) | ±0.5%F.S. | 电缆线规格 Cable Specifications | 12 Pin Connector |
温度活络度漂移Temp Effect on Output | ±0.05%F.S./10℃ | TEDS 可选 TEDS Available | |
电缆线衔接方式Wire Connection | Ex + : 红 Red; Ex - : 黑 Black; Sig + : 绿 Green; Sig - : 白 White | ||
其他信息：
如您有其他的必要，如量程、尺寸、装置地位、内置变送器等其他要求，请于我们联系，我们可为您量身定做。
