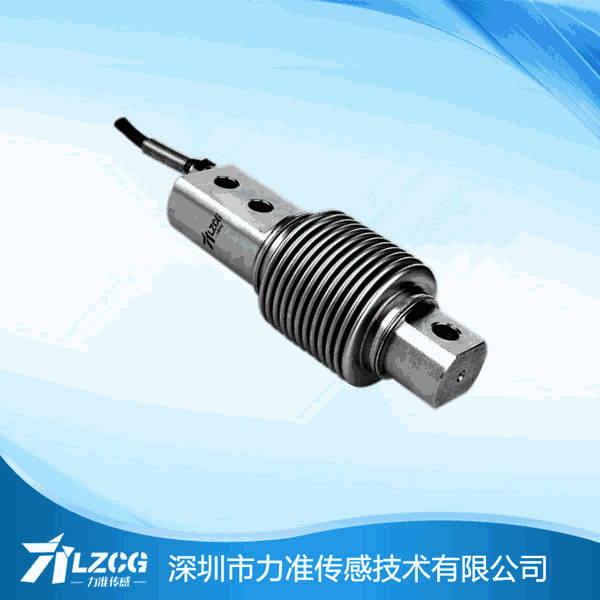

波纹管传感器LF-52
产品特点及用处：
平行剪切梁结构 ，波纹管密封设计 。合金钢 ，不锈钢造传感器 。
合用于料斗称、吊秤及工业称沉系统 。

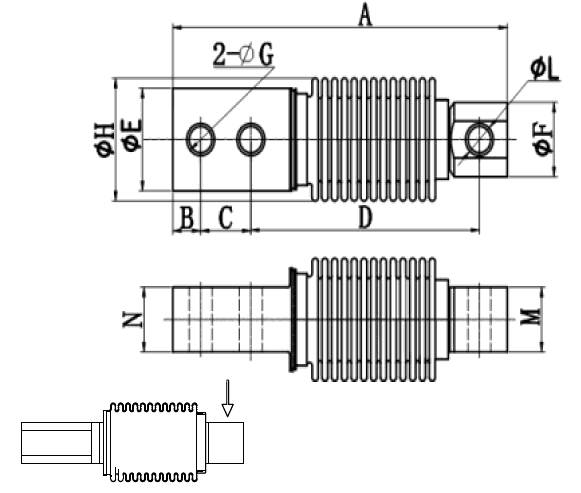

产品量程及尺寸图纸：
| Range(kg) | Size | Weight | ||||||||||
| A | B | C | D | φE | φF | φG | φH | φL | M | N | ||
| 20-300 | 120 | 10 | 18 | 82 | 36 | 26.6 | 8.5 | 45 | 8.5/M8 | 20 | 20 | |
| 500-1500 | 210 | 14 | 14 | 40 | 60 | 37 | 13 | 60 | 13/M8 | 36 | 25 | |
产品重要的技术参数：
|
量程 Capacity |
20-1500KG |
材质 Material |
合金钢/不锈钢AlloydSteel/Stainless Steel |
|
输出活络度 Rated Output |
2.0±1%mV/V |
输出电阻 Output Impedance |
350± 5Ω |
|
零点输出 Zero Balance |
± 2 % F.S. |
绝缘电阻 Insulation |
≥5000MΩ/100VDC |
|
非线性 Non-linearity |
0.05% F.S. |
使用电压 Recommended Excitation |
10V |
|
滞后 Hysteresis |
0.05% F.S. |
最大使用电压 Maximum Excitation |
15V |
|
沉复性 Repeatability |
0.05% F.S. |
温度赔偿领域 Compensated Temp Range |
- 10 ~ 60℃ |
|
蠕变 （30分钟） Creep (30min) |
0.05% F.S. |
工作温度 领域 Operating Temp Range |
- 20 ~ 80℃ |
|
温度活络度漂移 Temp Effect on Output |
0.03% F.S. / 10 ℃ |
安全超载 Safe Load Limit |
120% |
|
零点温度漂移 Temp Effect on Zero |
0.03% F.S. / 10 ℃ |
极限超载 Ultimate Load Limit |
150% |
|
输入电阻 Input Impedance |
385±10Ω |
电缆线尺寸 Cable Size |
φ 5x 3m |
|
电缆线衔接方式Wire Connection |
Ex + : 红 Red; Ex - : 黑 Black; Sig + : 绿 Green; Sig - : 白 White |
||
其他信息：
如您有其他的必要 ，如量程、尺寸、装置地位、内置变送器等其他要求 ，请于我们联系 ，我们可为您量身定做 。
也欢迎您来我司莅临领导 。
