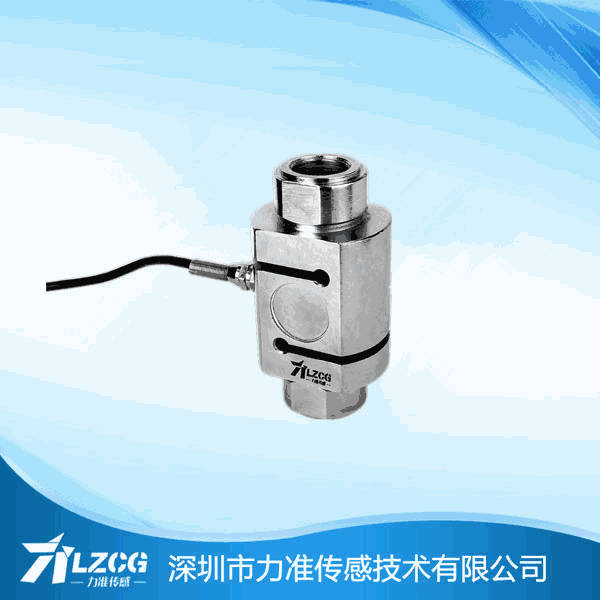

S型传感器LFS-3A
产品特点及用处：
重要用于：大力值试验机、料斗秤、吊钩秤、插拔力测试仪等拉压力测试仪器以及自动化设备领域和测试领域
Mainly applied in tension and compression testing instruments and automatic equipments fields, such as small range of force testing instruments, hopper scales, lifting hook scales, insertion force test instruments,and etc.
产品量程及尺寸图纸：
量程
A
B
C
D
M
Weight
100
~ 700kg
88
58
44
26
M16X1.5
1000kg
93
59
52
42
M16X1.5
1500~3000kg
112
68
63
44
M24
5t
130
82
68
50
M24
7~15t
138
94
76
56
M30
20t
156
108
88
76
M36
产品重要的技术参数：
|
量程 Capacity |
100kg-20t |
材质 Material |
合金钢/不锈钢Alloy steel/Stainless Steel |
|
输出活络度 Rated Output |
2.0/3.0±10%mV/V |
输出电阻 Output Impedance |
350± 3Ω |
|
零点输出 Zero Balance |
±2%F.S. |
绝缘电阻 Insulation |
≥5000MΩ/100VDC |
|
非线性 Non-linearity |
0.05%F.S. |
使用电压 Recommended Excitation |
5-10V |
|
滞后 Hysteresis |
0.05%F.S. |
最大使用电压 Maximum Excitation |
15V |
|
沉复性 Repeatability |
0.05%F.S. |
温度赔偿领域 Compensated Temp Range |
-10~60℃ |
|
蠕变 （30分钟）Creep (30min) |
0.05%F.S. |
工作温度 领域 Operating Temp Range |
-20~80℃ |
|
温度活络度漂移Temp Effect on Output |
0.03%F.S./10℃ |
安全超载 Safe Load Limit |
150% |
|
零点温度漂移 Temp Effect on Zero |
0.03%F.S./10℃ |
极限超载 Ultimate Load Limit |
200% |
|
输入电阻 Input Impedance |
385±5Ω |
电缆线尺寸 Cable Size |
φ5x 5m |
|
电缆线衔接方式Wire Connection |
Ex + : 红 Red; Ex - : 黑 Black; Sig + : 绿 Green; Sig - : 白 White (拉为正，压为负） |
||
其他信息：
如您有其他的必要，如量程、尺寸、装置地位、内置变送器等其他要求，请于我们联系，我们可为您量身定做 。
也欢迎您来我司莅临领导 。
