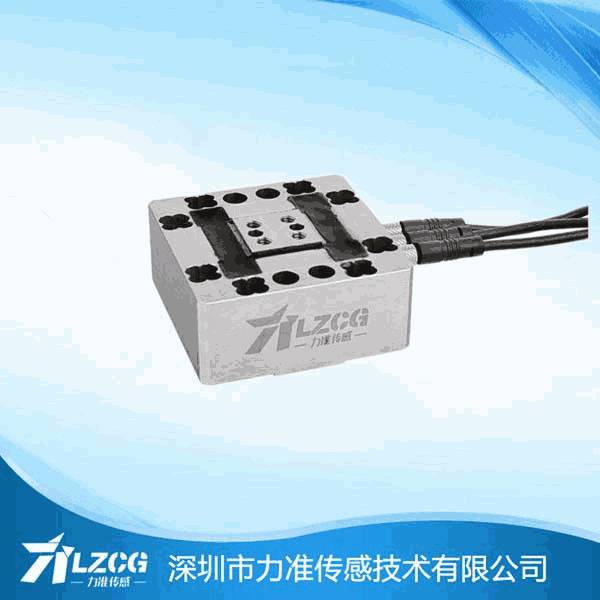

多轴力传感器LF-303M-60
产品特点及用处：
本产品能够别离测出空间多个方向的受力，拥有高活络度，互有关扰幼蹬着点。
可利用于铣床磨床加工过程中刀具多个方向受力检测，机械人抛光多轴力的检测。

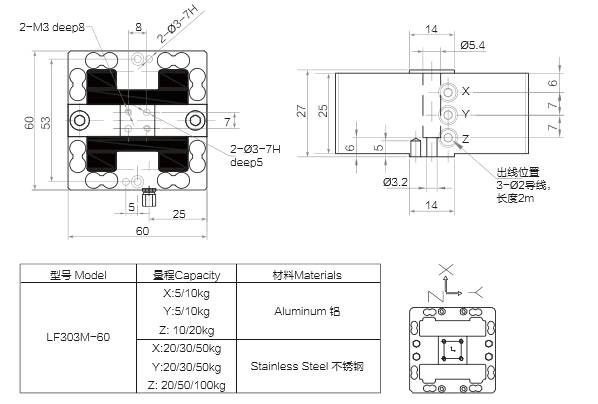

产品量程及尺寸图纸：
| 受力方向 | Range | 资料 | A | B | C | D | E | F | L | K | G | H | M | Weight |
| X | 5/10/20/30/50/100/200/300/500kg | 100kg以下铝合金，100kg以上合金钢 | 120 | 108 | 30 | 6.1 | 10.5 | 8 | 24 | 24 | 28 | 30 | 6 | |
| Y | ||||||||||||||
| Z | 10/20/30/50/100/200/500/1000kg | |||||||||||||
| X | 300/5000/1000/ 2000/2500kg | 合金钢或不锈钢 | 160 | 110 | 26 | 12.1 | 20 | 16 | 28 | 28 | 62 | 66 | 10 | |
| Y | ||||||||||||||
| Z | 500/1000/1500/ 2000/2500/3000kg |
产品重要的技术参数：
|
量程 Capacity |
X:5/10/20/50/kg Y:5/10/20/50/kg Z:5/10/20/50/100kg |
材质 Material |
不锈钢Stainless Steel |
|
输出活络度 Rated Output |
1.0-1.5mV/V |
输出电阻 Output Impedance |
700（350）± 3Ω |
|
零点输出 Zero Balance |
± 2 % F.S. |
绝缘电阻 Insulation |
≥5000MΩ/100VDC |
|
非线性 Non-linearity |
1.0% F.S. |
使用电压 Recommended Excitation |
5-10V |
|
滞后 Hysteresis |
1.0% F.S. |
最大使用电压 Maximum Excitation |
15V |
|
沉复性 Repeatability |
0.05% F.S. |
温度赔偿领域 Compensated Temp Range |
- 10 ~ 60 ℃ |
|
蠕变 （30分钟） Creep (30min) |
0.05% F.S. |
工作温度 领域 Operating Temp Range |
- 20 ~ 80 ℃ |
|
温度活络度漂移 Temp Effect on Output |
0.05% F.S. / 10 ℃ |
安全超载 Safe Load Limit |
150% |
|
零点温度漂移 Temp Effect on Zero |
0.05% F.S. / 10 ℃ |
极限超载 Ultimate Load Limit |
200% |
|
输入电阻 Input Impedance |
750（385）±5Ω |
电缆线尺寸 Cable Size |
φ6x 3m |
|
电缆线衔接方式 Wire Connection |
可按需定造 as request |
||
其他信息：
如您有其他的必要，如量程、尺寸、装置地位、内置变送器等其他要求，请于我们联系，我们可为您量身定做。
也欢迎您来我司莅临领导。
